کوپلینگ های مکانیکی

با وجود اینکه کوپلینگ‌های مختلفی وجود دارند که از روغن‌ها بهره می‌برند، سه نوع طراحی مختلف را می‌توان در آن‌ها پیدا کرد:‌

دنده‌ای
زنجیری
رشته‌ای

کوپلینگ دنده ای

این نوع از کوپلینگ‌ها شامل پنج جز اصلی یعنی ۲ «توپی»‌ (Hub)، دو «غلاف» (Sleeves) و در برخی موارد یک «جداکننده» (Spacer) تشکیل شده‌اند که این اجزا (به غیر از جداکننده) در تصویر زیر آورده شده‌ است. البته قطعات دیگری همچون «واشر فنری» (Lock Washer)، «واشر آب‌بند» (Seal) و همچنین مهره‌ها از جمله اجزای سازنده کوپلینگ‌های دنده‌ای به شمار می‌آیند.

کوپلینگ زنجیری

«کوپلینگ‌های زنجیری» (Chain Couplings) تنها از سه جزء یعنی دو خورشیدی و یک زنجیر کوتاه دو ردیفی تشکیل شده‌اند. از کوپلینگ‌های زنجیری در سرعت‌های پایین بهره می‌گیرند اما برای سرعت‌های بالا می‌توان از پوشش پلاستیکی یا فلزی استفاده کرد تا روان‌کاری نیز صورت بگیرد.

کوپلینگ رشته ای

«کوپلینگ‌های رشته‌ای فولادی» (Steel Grid Couplings)، انعطاف‌پذیری بیشتری نسبت به کوپلینگ زنجیری دارند و عملکرد آن‌ها نیز مشابه با کوپلینگ دنده‌ای و دارای دو توپی دنده‌ای و یک غلاف به شکل فنرهای تودرتوی فولادی هستند.
به دلیل شکل خاص دنده‌ها در کوپلینگ‌های رشته‌ای، رشته فولادی به هنگام حرکت و اعمال گشتاور، منعطف خواهد شد که در شکل زیر نشان داده شده است.

کوپلینگ اسپلیت ماف

کوپلینگ گیره‌ای یا «کوپلینگ ماف تقسیمی» (Split Muff Coupling)، از انواع کوپلینگ ها به شمار می‌آید که به دو بخش تقسیم می‌شود که هر قسمت، شکلی نیمه‌استوانه‌ای دارد و در اطراف شفت، چفت می‌شوند.

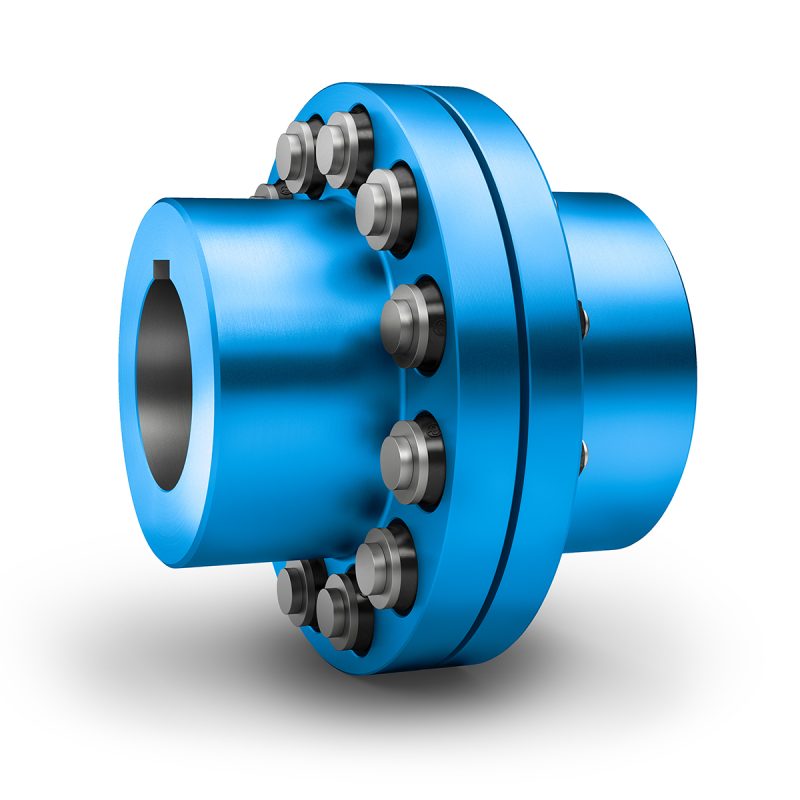

کوپلینگ فلنجی

«کوپلینگ‌های فلنجی» (Flange Couplings) عملکردی مشابه کوپلینگ‌های غلافی دارند و ساخت آن‌ها بسیار ساده است. در هر دو طرف فلنج، به تعداد مساوی مهره قرار دارد تا در یکدیگر چفت شوند. برای این‌که لغزشی هم وجود نداشته باشد از «خار مخروطی» (Tapered Key) در شفت بهره می‌گیرند.
